Los símbolos del tacógrafo digital son el lenguaje universal del transporte profesional en Europa. Aparecen en la pantalla del aparato, en los tickets impresos y en el software de gestión, y su correcta interpretación marca la diferencia entre una jornada en regla y una sanción evitable. Esta guía recoge todos los pictogramas normalizados, su significado exacto y las acciones concretas que exigen.
Tabla de contenidos
- ¿Qué son los símbolos del tacógrafo y por qué existen?
- Los 4 símbolos básicos del tacógrafo: actividades del conductor
- Símbolos de información, advertencia y error del tacógrafo
- Cómo interpretar los tickets impresos del tacógrafo
- Más allá de los símbolos: integración del tacógrafo con software de flotas
1. ¿Qué son los símbolos del tacógrafo y por qué existen?
Los pictogramas del tacógrafo son iconos visuales estandarizados que informan, de un vistazo, sobre la actividad del conductor y el estado técnico del dispositivo. No son decorativos ni opcionales: cada pictograma representa un hecho legalmente reconocido que queda registrado en la tarjeta del conductor y en la memoria interna del aparato (1).
Su existencia responde a una necesidad práctica evidente. El tacógrafo es un sistema utilizado en más de 30 países europeos por conductores que hablan decenas de idiomas distintos. Una explicación escrita en alemán en la pantalla de un camión conducido por un transportista español sería inútil en un control de carretera en Francia. Los pictogramas resuelven ese problema de raíz: son comprensibles de forma inmediata sin necesidad de traducción, ocupan el mínimo espacio posible en pantallas reducidas y permiten al conductor identificar su situación legal sin apartar la vista del entorno.
Origen y propósito de la simbología normalizada en la UE
La simbología del tacógrafo tiene su origen en el Reglamento (CEE) 3821/85 del Consejo, el primer marco legal europeo que normalizó el uso del aparato de control en el transporte por carretera. Ese reglamento fue derogado y sustituido por el Reglamento (UE) 165/2014 del Parlamento Europeo y del Consejo, de 4 de febrero de 2014, que es el marco normativo vigente y el que define las funciones de visualización, los pictogramas obligatorios y los requisitos técnicos que deben cumplir todos los fabricantes de tacógrafos homologados en la Unión Europea (1). Las especificaciones técnicas detalladas de los pictogramas —incluyendo los del tacógrafo inteligente de segunda generación (G2V2)— se desarrollan en el Reglamento de Ejecución (UE) 2016/799 y sus modificaciones posteriores.
El propósito fundamental de esta normalización es triple. Primero, garantizar que conductores, gestores de flota e inspectores de transporte puedan interpretar un tacógrafo de cualquier fabricante —Continental VDO, Stoneridge, Actia— sin necesidad de conocer el manual específico de cada modelo (2). Segundo, asegurar que la información registrada sea coherente y comparable en toda la UE, lo que facilita el control transfronterizo. Tercero, reducir los errores de operación: un conductor que entiende claramente qué está registrando el tacógrafo en cada momento comete menos errores y genera menos incidentes que puedan convertirse en sanciones.
Diferencias entre los símbolos del tacógrafo digital y el analógico
El tacógrafo analógico —el disco de papel que algunos conductores veteranos aún recuerdan con nostalgia— no utilizaba pictogramas en pantalla sino trazos gráficos en el disco diagrama. El círculo exterior registraba la velocidad, el círculo intermedio las actividades del conductor y el círculo interior el tiempo. La interpretación requería un ojo entrenado y, en muchos casos, una lupa.
El tacógrafo digital introdujo la pantalla LCD y, con ella, los pictogramas normalizados. La ganancia fue inmediata: la información pasó a estar disponible en tiempo real, sin necesidad de esperar a recuperar el disco al final de la jornada. El tacógrafo inteligente (primera y segunda generación) añadió nuevos pictogramas específicos para funciones como la comunicación DSRC con las autoridades de control en carretera, el posicionamiento GNSS o la detección de vulneraciones de seguridad. Los cuatro símbolos de actividad del conductor, sin embargo, son idénticos en todos los modelos: son los únicos que el Reglamento 165/2014 fija de forma completamente uniforme para todos los fabricantes y generaciones de aparatos (1)
¿Recibes alertas del tacógrafo que no entiendes? Con FleetManager, las alertas se traducen automáticamente en acciones concretas: excesos de conducción, descargas pendientes, incidencias técnicas. Todo visible desde un único panel, sin tecnicismos.
2. Los 4 símbolos básicos del tacógrafo: actividades del conductor
Estos cuatro pictogramas son el núcleo del sistema. Están establecidos en la legislación de la UE y son obligatorios para todos los fabricantes de tacógrafos, independientemente del modelo o generación del aparato (1). Aparecen tanto en la pantalla del dispositivo como en los tickets impresos y en cualquier software de análisis de archivos TGD homologado.
Símbolo de conducción
Representa a un conductor al volante de un vehículo en movimiento. Es el pictograma que más tiempo acumula durante una jornada de trabajo habitual. El tacógrafo activa este modo de forma automática en cuanto detecta que el vehículo está en movimiento: no requiere ninguna acción manual por parte del conductor.
Símbolo de disponibilidad
Indica que el conductor está presente y disponible, pero no está conduciendo ni realizando ningún trabajo activo. Este período incluye los tiempos de espera en carga y descarga, los desplazamientos como pasajero en un vehículo de dos conductores y los tiempos de acompañamiento en cabina. Es uno de los pictogramas cuya gestión incorrecta genera más incidentes en las inspecciones de carretera: muchos conductores lo confunden con el descanso o lo omiten cuando deberían registrarlo.
Símbolo de trabajo no relacionado con la conducción
Cubre todas las tareas laborales distintas a la conducción: carga y descarga de mercancías, limpieza del vehículo, cumplimentación de documentación, mantenimiento básico, tareas administrativas en la empresa o cualquier otra actividad realizada dentro de la jornada de trabajo. Este modo debe seleccionarse manualmente cuando el conductor abandona el vehículo para realizar estas tareas.
Símbolo de descanso y pausa
Indica que el conductor está en período de descanso o pausa reglamentaria. Es el único período que no genera tiempo de trabajo según el Reglamento (CE) 561/2006 (3). Para que una pausa sea válida a efectos normativos, debe registrarse correctamente con este símbolo: una parada sin cambio de modo en el tacógrafo puede no ser reconocida como descanso en una inspección.
Tabla de los 4 símbolos de actividad
| Símbolo (texto) | Nombre oficial | Descripción | Cuándo aparece en pantalla |
|---|---|---|---|
| 🚗 Volante | Conducción | El vehículo está en movimiento | Automático al detectar movimiento |
| 🛏 Cama / Silueta horizontal | Descanso / Pausa | Período de descanso o pausa reglamentaria | Manual (o automático al parar motor según modelo) |
| ⬜ Rectángulo | Disponibilidad | En espera, sin trabajo activo | Manual; el conductor debe seleccionarlo |
| 🔨 Martillo | Otros trabajos | Tareas laborales sin conducir | Manual; el conductor debe seleccionarlo |
Nota: Los tacógrafos digitales no representan los pictogramas en color sino en pantalla monocroma LCD. La descripción textual facilita la identificación independientemente del modelo.
3. Símbolos de información, advertencia y error del tacógrafo
Más allá de las cuatro actividades básicas, el tacógrafo digital dispone de una extensa biblioteca de pictogramas adicionales que informan sobre el estado del equipo, advierten sobre situaciones que requieren atención del conductor y notifican fallos técnicos que deben resolverse. Conocerlos es igualmente importante: ignorar una advertencia del tacógrafo puede derivar en una infracción tan grave como cualquier exceso de conducción (2).
Símbolos de estado del equipo: calibración, tarjeta insertada y modo OUT
El modo OUT (fuera de ámbito) es uno de los más importantes y menos conocidos. Permite al conductor indicar que está realizando una conducción exenta de la normativa de tacógrafo —por ejemplo, un desplazamiento dentro de España con un vehículo sujeto a exenciones del artículo 13 del Reglamento 165/2014—. El tacógrafo sigue registrando la conducción como tal, pero el indicador OUT avisa a la autoridad de control de que ese período opera bajo un régimen diferente. Usarlo incorrectamente puede generar un conflicto de datos que la inspección interprete como manipulación (3).
El símbolo de calibración indica que el tacógrafo está próximo a la fecha de verificación periódica obligatoria (cada dos años en taller homologado) o que ya ha superado ese plazo. Un tacógrafo descalibrado invalida los registros generados desde la última calibración válida, con consecuencias muy serias en caso de inspección.
El pictograma de tarjeta insertada confirma que la tarjeta del conductor está correctamente reconocida por el aparato. Su ausencia —o la aparición de un símbolo de tarjeta con advertencia— señala que el tacógrafo no está vinculando los registros al conductor, lo que equivale legalmente a conducir sin tarjeta.
Símbolos de advertencia al conductor: exceso de conducción y fallo de tarjeta
Los pictogramas de advertencia son alertas proactivas: aparecen antes de que se produzca una infracción consumada, dando al conductor margen para actuar. Los más relevantes son los avisos de tiempo de conducción, que informan del tiempo restante antes de alcanzar el límite de las 4,5 horas de conducción continuada o las 9 horas diarias establecidas en el Reglamento (CE) 561/2006. Algunos modelos de tacógrafo combinan estos pictogramas con indicadores numéricos de cuenta atrás.
El símbolo de fallo de tarjeta puede tener varias causas: tarjeta caducada, tarjeta dañada por desgaste o golpe, tarjeta de otro conductor insertada en la ranura equivocada, o conflicto entre la tarjeta y los datos almacenados en la memoria del aparato. En todos los casos, la acción recomendada es detener el vehículo en el primer lugar seguro, retirar y reinsertar la tarjeta, y si el error persiste, anotarlo manualmente en el ticket y contactar con el responsable de flota antes de reanudar la marcha.
Tabla de símbolos de advertencia y error con acción recomendada
| Símbolo / Pictograma | Significado | Acción recomendada |
|---|---|---|
| ⚠️ Triángulo con exclamación | Advertencia general / Fallo técnico | Revisar mensaje asociado en pantalla; parar si persiste |
| 🃏 Tarjeta con X | Tarjeta no válida o no reconocida | Retirar y reinsertar tarjeta; si el error persiste, anotar incidencia en ticket |
| 🔁 Solapamiento temporal | El mismo período está registrado en dos tarjetas | Verificar que cada conductor tiene su tarjeta en la ranura correcta |
| ⏱ Reloj con exclamación | Límite de tiempo de conducción próximo | Planificar parada de descanso; no sobrepasar el límite |
| 🚫 Velocímetro con exceso | Exceso de velocidad registrado | El registro ya se ha producido; revisar hábitos de conducción |
| 📡 Sin señal GNSS | Pérdida de posicionamiento por satélite | Normal en túneles; si es persistente, revisar antena con el taller |
| 🔌 Fallo de alimentación | Interrupción del suministro eléctrico al tacógrafo | Puede indicar manipulación o fallo eléctrico; comunicar a responsable de flota |
| 🔒 Vulneración de seguridad | El sistema ha detectado un intento de manipulación | Comunicar inmediatamente a la empresa; puede generar sanción grave |
| 🖨 Impresora con X | Sin papel o fallo de impresora | Sustituir el papel o revisar el papel atascado antes de imprimir tickets |
| 📅 Calibrar en X días | Próximo vencimiento de calibración | Programar cita en taller homologado antes del vencimiento |

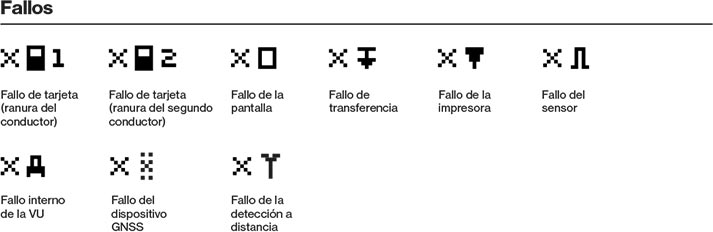

Símbolos de error y fallo técnico: qué hacer cuando aparecen
Ante cualquier símbolo de fallo técnico que no desaparezca tras apagar y encender el vehículo, la regla es siempre la misma: documentar el error con un ticket impreso que incluya el pictograma de fallo, anotar manualmente la incidencia y comunicarla al responsable de flota antes de continuar la ruta. En una inspección posterior, esa documentación demuestra que el conductor actuó de buena fe y que el fallo no fue provocado intencionadamente. La ausencia de documentación ante un fallo técnico puede hacer indistinguible ese fallo de una manipulación deliberada, con consecuencias sancionadoras muy diferentes.
Si tu flota supera los 5 vehículos, gestionar símbolos y alertas manualmente es ineficiente. FleetManager automatiza el seguimiento de alertas del tacógrafo para toda tu flota desde un único panel. Solicita una demo y comprueba cuánto tiempo recuperas cada semana.
4. Cómo interpretar los tickets impresos del tacógrafo
El ticket del tacógrafo digital es el documento físico que materializa los registros almacenados en la tarjeta del conductor o en la memoria del aparato. Saber leerlo es tan importante como conocer los pictogramas en pantalla: es el documento que el inspector de transporte examinará en un control de carretera y, en caso de discrepancia, el que determinará si existe o no una infracción.
Estructura del ticket: cabecera, registro de actividades y pie de documento

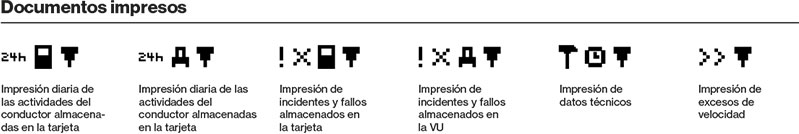

El Reglamento (UE) 165/2014 exige que todos los tacógrafos puedan generar seis tipos de documentos impresos: actividades diarias del conductor, actividades diarias del vehículo, eventos y fallos de la tarjeta, eventos y fallos del vehículo, datos técnicos y excesos de velocidad (1). El más habitual —y el que con más frecuencia se solicita en controles de carretera— es el de actividades diarias del conductor.
La cabecera de ese ticket contiene información que identifica tanto el aparato como el conductor y el momento de la impresión. Incluye la marca y modelo del tacógrafo, la fecha y hora de impresión en formato UTC (Tiempo Universal Coordinado, no la hora local), el tipo de documento que se está imprimiendo —representado por su pictograma correspondiente— y los datos de la última calibración del aparato. Una cabecera incompleta o con datos inconsistentes es, en sí misma, un elemento que puede llamar la atención del inspector.
El cuerpo del ticket contiene el registro cronológico de actividades, organizado en bloques diferenciados por los pictogramas de actividad. Cada bloque indica la actividad realizada, la hora de inicio y fin, y la duración acumulada. Los bloque aparecen en orden cronológico y, en el caso de conducción en equipo, muestran simultáneamente las actividades de ambos conductores. Las incidencias —tarjeta no insertada, solapamientos, excesos de velocidad— aparecen intercaladas en el registro cronológico con su pictograma específico.
El pie del ticket contiene las líneas punteadas donde, en caso de inspección de carretera, el agente de control anota sus datos identificativos, la matrícula del vehículo inspeccionado y la ubicación del control. El conductor debe firmar el documento a mano. Esta parte del ticket tiene valor probatorio: acredita que el control se realizó, cuándo y dónde, y qué datos estaban registrados en ese momento.
Verificación de datos por parte de la autoridad de control en carretera
Los conductores están obligados a llevar consigo y presentar, en cualquier control de carretera, su tarjeta de conductor y los documentos que cubran el día en curso y los 28 días anteriores (3). En la práctica, esto significa que el inspector puede solicitar hasta 28 días de tickets impresos o acceder a los registros directamente desde la tarjeta mediante su tarjeta de control. Los tacógrafos inteligentes van un paso más allá: transmiten datos de forma remota a través del protocolo DSRC (Dedicated Short Range Communication), lo que permite a las autoridades realizar una comprobación preliminar del vehículo antes incluso de detenerlo, sin perjuicio del posterior control físico.
Un aspecto que genera confusión frecuente: la hora en los tickets impresos es siempre UTC, no la hora local española. España opera en UTC+1 en invierno y UTC+2 en verano, lo que significa que las actividades registradas en el ticket aparecen con una o dos horas de diferencia respecto a la hora en que realmente se produjeron. El inspector lo sabe y lo tiene en cuenta; el conductor debe conocerlo para entender su propio registro.
5. Más allá de los símbolos: integración del tacógrafo con software de flotas
Conocer cada pictograma es el primer nivel de comprensión del tacógrafo. El segundo nivel —el que marca la diferencia operativa real para las empresas de transporte— es entender cómo los datos que esos pictogramas representan pueden fluir de forma automática hacia la plataforma de gestión de flotas, generando alertas accionables sin intervención manual del gestor ni del conductor.
Cómo el software de flota traduce los datos del tacógrafo en alertas accionables
Los archivos de datos del tacógrafo —formato TGD (Tachograph Data Generation), también denominados archivos DDD— son ficheros binarios cifrados digitalmente que contienen la totalidad de los registros almacenados en la tarjeta del conductor o en la unidad intravehicular. Un software de gestión de flotas integrado con el tacógrafo digital es capaz de leer esos archivos, interpretar cada pictograma registrado y presentar la información de forma visual e intuitiva al gestor de flota: no como una cadena de datos binarios, sino como una línea de tiempo de la jornada del conductor con los períodos de conducción, descanso, disponibilidad y trabajo bien diferenciados.
Sobre esa interpretación automática, el software construye un sistema de alertas configurables. Por ejemplo: si un conductor acumula más de 4,5 horas de conducción continuada sin pausa registrada, el sistema envía una notificación al gestor. Si la tarjeta de un conductor no se ha descargado en los últimos 25 días —tres días antes del límite reglamentario de 28—, el sistema avisa para que se programe la descarga. Si el tacógrafo registra un evento de vulneración de seguridad en cualquier vehículo de la flota, el gestor lo recibe en su panel antes incluso de que el conductor llegue al destino.
Descarga automática de archivos TGD sin interrumpir la operativa del conductor
La normativa española exige que los datos de la tarjeta del conductor se descarguen como mínimo cada 28 días, y los de la unidad intravehicular como mínimo cada 90 días (1). En flotas de más de 10 o 15 vehículos, gestionar esos plazos manualmente —haciendo que cada conductor pase por la oficina con su tarjeta en la fecha correspondiente— es una fuente constante de omisiones, retrasos y sanciones evitables.
Los sistemas de descarga remota resuelven este problema mediante un módulo de comunicación instalado en el vehículo que transmite los archivos TGD de forma inalámbrica cuando el camión entra en el radio de cobertura del punto de acceso Wi-Fi de la empresa, o a través de la red celular directamente desde la ruta. El conductor no necesita hacer nada; el gestor de flota recibe los archivos en la plataforma de forma automática y puede consultarlos, analizarlos y archivarlos conforme a la normativa sin depender de la disponibilidad de los conductores.
Descarga y archiva automáticamente los datos de todos tus tacógrafos conforme a normativa. Descubre cómo lo hace FleetManager y elimina el riesgo de superar los plazos reglamentarios de descarga en toda tu flota.
Fuentes
(1) Reglamento (UE) n.º 165/2014 del Parlamento Europeo y del Consejo, de 4 de febrero de 2014, relativo a los tacógrafos en el transporte por carretera. EUR-Lex: https://eur-lex.europa.eu/legal-content/ES/TXT/?uri=CELEX%3A32014R0165
(2) Continental VDO — Documentación técnica de tacógrafos digitales e inteligentes. Guía de pictogramas DTCO. Disponible en: https://www.vdo.com/
(3) Ministerio de Transportes y Movilidad Sostenible (MITMA) — Manual de Inspección de Tiempos de Conducción y Descanso y Tacógrafo. Subdirección General de Inspección de Transporte Terrestre. Disponible en: https://cdn.mitma.gob.es/portal-web-drupal/transporte_terrestre/manual_de_tiempos_de_conduccion_y_descanso_y_de_tacografo__octubre_2021.pdf
